Wie O-Ringe funktionieren: Ein technischer Leitfaden
O-Ringe gehören zu den am häufigsten eingesetzten Dichtungslösungen in industriellen Anwendungen. Ihre einfache Bauform, hohe Zuverlässigkeit und Wirtschaftlichkeit machen sie unverzichtbar – von Hydrauliksystemen bis hin zu Anlagen der chemischen Verfahrenstechnik. Trotz ihres einfachen Aufbaus basiert ihre Leistungsfähigkeit auf präzisen ingenieurtechnischen Prinzipien und moderner Werkstoffwissenschaft.
Bei HENNLICH sind wir auf technisch ausgelegte Dichtungslösungen spezialisiert. Durch unser fundiertes Know-how können wir eine zuverlässige Funktion unserer O-Ringe - auch unter anspruchsvollen Betriebsbedingungen - gewährleisten.
Was ist ein O-Ring?

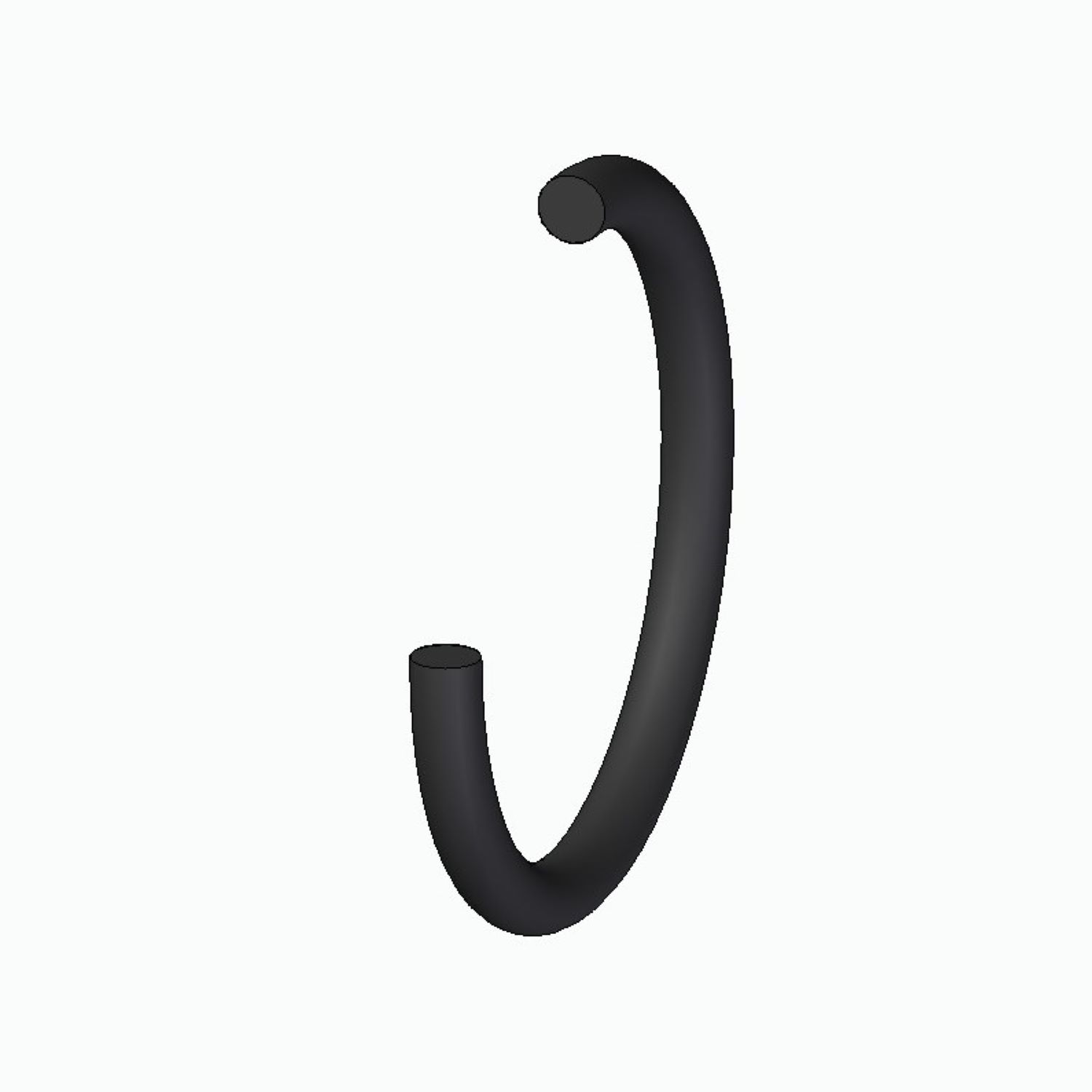

Ein O-Ring ist eine kreisförmige elastomere Dichtung mit rundem Querschnitt, die in eine präzise gefertigte Nut eingelegt wird. Durch die Kompression zwischen zwei Fügeteilen entsteht eine zuverlässige Barriere, die das Austreten von Flüssigkeiten oder Gasen verhindert.
O-Ringe von HENNLICH kommen in zahlreichen Branchen zum Einsatz, unter anderem in:
- Hydraulik und Pneumatik
- Chemie- und Prozessindustrie
- Automobilindustrie und allgemeinem Maschinenbau
- Pumpen, Ventilen und Kompressoren
Das Dichtprinzip des O-Rings
Die Wirksamkeit eines O-Rings wird durch das Zusammenspiel von elastischer Verformung, Kontaktspannung und druckunterstützter Abdichtung bestimmt.
Nach dem Einbau erfährt das Elastomer eine kontrollierte Verformung, die eine anfängliche Kontaktpressung zwischen O-Ring und Dichtflächen erzeugt. Diese Kontaktspannung muss größer sein als die leckagetreibenden Kräfte des Systems. Nur so kann eine zuverlässige Abdichtung sichergestellt werden.
Mit zunehmendem Systemdruck wird die Dichtung druckaktiviert:
- Der Innendruck wird durch das Elastomer übertragen und erhöht die Kontaktspannung an der Dichtfläche.
- Der O-Ring verformt sich zur Niederdruckseite hin und verbessert die Abdichtwirkung.
- Der Druckgradient steigert die Dichteffizienz ohne zusätzliche mechanische Belastung.
Dank der viskoelastischen Eigenschaften des Materials passt sich der O-Ring mikroskopischen Oberflächenunebenheiten an und gewährleistet eine durchgehende Dichtlinie, selbst bei wechselnden Druck- und Temperaturbedingungen.
Eine zuverlässige Abdichtung erfordert daher ein ausgewogenes Zusammenspiel aus Werkstoffeigenschaften, Nutgeometrie, aufgebrachter Kompression und Betriebsdruck, um eine stabile Kontaktspannung über die gesamte Lebensdauer der Dichtung zu erhalten.
Anfangskompression (Squeeze)
Beim Einbau wird der O-Ring in seiner Nut komprimiert und erzeugt eine anfängliche Dichtkraft.
- Das Elastomer füllt oberflächliche, mikroskopisch kleine Rauheiten aus.
- Eine wirksame Abdichtung ist auch ohne Systemdruck gegeben.
Die richtige Kompression ist entscheidend für die langfristige Leistungsfähigkeit.
Druckunterstützte Abdichtung
Mit steigendem Innendruck wirkt der O-Ring selbstverstärkend:
- Der Systemdruck drückt den O-Ring gegen die Nutwand.
- Die Kontaktspannung an der Dichtfläche nimmt zu.
- Die Dichtwirkung steigt proportional zum Druck (innerhalb der Auslegungsgrenzen).
Dieses Prinzip ermöglicht den zuverlässigen Einsatz von O-Ringen sowohl in Niederdruck- als auch in Hochdruckanwendungen.
Statische vs. dynamische O-Ring-Dichtungen
Statische Dichtanwendungen
Statische Dichtungen werden eingesetzt, wenn keine Relativbewegung zwischen den Bauteilen stattfindet, wie etwa in Flanschen, Deckeln oder Gehäusen.
Vorteile:
- Minimaler Verschleiß
- Lange Lebensdauer
- Vereinfachte Nutgestaltung
Dynamische Dichtanwendungen
Dynamische Dichtungen kommen dort zum Einsatz, wo sich Bauteile relativ zueinander bewegen, wie etwa in Kolben, Kolbenstangen oder rotierenden Wellen.
Wichtige Auslegungskriterien sind:
- Reibungs- und Verschleißverhalten
- Oberflächenqualität und Schmierung
- Geeignete Elastomerhärte
Wir unterstützen unsere Kund:innen mit Werkstoff- und Konstruktionsberatung für eine optimale Leistung in dynamischen Anwendungen.
Bedeutung von Kompression und Nutgestaltung
Die richtige Nutgeometrie ist entscheidend für die zuverlässige Funktion eines O-Rings. Die Nut muss eine ausreichende Kompression erzeugen, um die Dichtung zu aktivieren, ohne das Elastomer übermäßig zu beanspruchen.
Wesentliche Konstruktionsaspekte sind:
- Kontrollierte radiale oder axiale Kompression zur Erzeugung ausreichender Anfangskontaktspannung.
- Ausreichendes Nutvolumen zur Aufnahme der Verformung bei Belastung und thermischer Ausdehnung.
- Definierte Spaltmaße zur Reduzierung des Extrusionsrisikos unter Druck.
- Exakte Ausrichtung und geeignete Oberflächenqualität der Dichtflächen.
Statische Anwendungen erlauben in der Regel höhere Verformungsgrade, während dynamische Dichtungen eine reduzierte Kompression benötigen, um Reibung, Verschleiß und Wärmeentwicklung zu begrenzen.
Eine fehlerhafte Nutgestaltung kann zu ungleichmäßiger Spannungsverteilung, beschleunigter Materialermüdung, Extrusion oder nachlassender Dichtkraft führen und letztlich Leckagen oder frühzeitigen Dichtungsausfall verursachen.
Werkstoffwissenschaft hinter O-Ringen
Die Wahl des richtigen Materials ist entscheidend für die Zuverlässigkeit einer O-Ring-Dichtung.
Wichtige Elastomereigenschaften
- Härte (Shore A): Beeinflusst Dichtkraft und Extrusionsbeständigkeit
- Druckverformungsrest: Fähigkeit zur Rückstellung nach langfristiger Kompression
- Chemische Beständigkeit: Widerstand gegen Medienangriff
- Temperaturbeständigkeit: Leistungsfähigkeit unter thermischer Belastung
Häufig eingesetzte O-Ring-Werkstoffe
- NBR (Nitril): Öle, Kraftstoffe, Hydraulikflüssigkeiten
- FKM (Viton): Hohe Temperaturen und aggressive Chemikalien
- EPDM: Wasser, Dampf, Witterungseinflüsse
- Silikon: Hohe Flexibilität bei extremen Temperaturen
HENNLICH Österreich bietet ein breites Spektrum an O-Ring-Werkstoffen, abgestimmt auf die jeweiligen Einsatzbedingungen.
Häufige Ausfallmechanismen von O-Ringen
Das Verständnis möglicher Schadensursachen trägt wesentlich zur Verbesserung der Dichtungsauslegung und Lebensdauer bei:
- Druckverformungsrest durch langfristige Belastung
- Extrusion bei hohen Drücken
- Abrasion in dynamischen Anwendungen
- Chemische Zersetzung oder thermische Alterung
Die meisten O-Ring-Schäden lassen sich durch geeignete Werkstoffauswahl, korrekte Nutgestaltung und klar definierte Betriebsgrenzen vermeiden.
Warum O-Ring-Lösungen von HENNLICH?
O-Ringe zählen zu den effizientesten Dichtungslösungen, sofern sie korrekt ausgelegt sind. Mit umfassender Expertise in der industriellen Dichtungstechnik unterstützt HENNLICH seine Kunden durch:
- Anwendungsspezifische Dichtungslösungen
- Hochwertige Elastomerwerkstoffe
- Technische Beratung und Konstruktionsunterstützung
- Zuverlässige Leistung der O-Ringe unter anspruchsvollen Einsatzbedingungen
Fazit
O-Ringe mögen auf den ersten Blick einfach erscheinen, doch ihre Leistungsfähigkeit beruht auf präziser mechanischer Auslegung und moderner Werkstoffwissenschaft. Durch das Verständnis der Funktionsweise von O-Ringen sowie die richtige Materialauswahl lassen sich langfristig zuverlässige Abdichtlösungen realisieren.
Mit technischer Kompetenz und umfassendem Anwendungswissen liefert HENNLICH leistungsfähige und zuverlässige Dichtungslösungen für die industriellen Herausforderungen von heute.
